產品描述
2~32路VGA與立體聲音頻輸入、1路VGA與立體聲音頻輸出，專用于計算機高分辨率圖象信號的高性能切換器?？蓪⒍嗦份斎胄盘柸我膺x擇一路輸出給一路顯示設備。矩陣切換器具有高達350MHz（-3dB）的滿載帶寬，可兼容RGBHV、RGBs、RGsB和分量視頻信號，可在VGA（640×480）、SVGA（800×600）、XGA（1024×768）、SXGA（1280×1024）、UXGA（1600×1200）信號模式下提供良好的高清晰表現。本產品產用液晶背光顯示屏，設備信息與通道切換狀態顯示一目了然，更加方便操作。每臺設備都可以設置地址并可多機級連，分址控制。
產品特性
專業矩陣芯片350MHz（-3dB）滿載帶寬
切換狀態液晶顯示，可以從顯示屏上直接看到當前的切換狀態
VGA和音頻信號可同步切換，也可分開單獨進行切換
面板、RS-232、RS-485（選配）、NET網絡控制（選配），能與第三方控制設備實現遠程控制和智能控制
設備地址為1-255，可同時255臺使用同一COM口級連控制
面板按鍵采用歐母龍按鈕，按鍵壽命可達100萬次以上
全功能紅外遙控器紅外遙控更加靈活方便（選配）
全兼容RGBHV、RGBs、RGsB、分量視頻、非平衡立體聲音頻
30組宏操作和預置調用、儲存功能，可以進行多個輸出或全部輸出的同時切換
LAMAR matrix控制軟件，可控制矩陣切換、自動循環、定時切換等
更快的通道切換速度，切換延時≤100ns
斷電現場保護，保證通電后狀態為斷電前切換狀態
可機架安裝的標準19英寸4U機箱
全鋁機箱，保證更好的抗干擾及電磁屏蔽兼容性
技術參數
RGB通道：

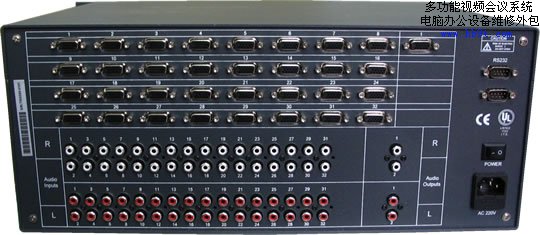

輸入接口： 32路15針HD插座（VGA）
輸出接口： 1 路15針HD插座（VGA）
帶寬： 350MHz(-3dB)
0-10MHz只是+0.2dB到-0.1dB
0-120MHz只是+6.5dB到-1.0dB
輸入電平： 0.5Vp-p最小，2.0Vp-p最大
輸入I/O阻抗： 75Ω
輸出電平： 0.7Vp-p最小，2.0Vp-p最大
輸出I/O阻抗： 75Ω
交叉串擾：： -68.5dB@5MHz
回波損耗： -85dB@10MHz
信噪比(S/N)： 72.8dB
切換速度： 小于100ns
行場同步通道：
輸入電平： 1Vp-p－5Vp-p
輸入阻抗： 10KΩ
輸出電平： 兼容TTL
輸出阻抗： 75Ω
同步極性： 跟隨輸入
行頻： 15KHz-130KHz
場頻： 30Hz-170Hz
音頻通道：
輸入接口： 32路立體聲蓮花RCA
輸出接口： 1 路立體聲蓮花RCA
帶寬： 100KHz
增益： 非平衡音頻0dB（可按需更改），平衡音頻6dB
信噪比（S/N）： 73.5dB空載(1Vpp)
通道隔離： >76dB @1KHz
輸入阻抗： 高阻，>47KΩ
輸出阻抗： 47Ω
控制方式：
面板控制
RS232、RS485（選配）、RS422（選配）控制
紅外遙控器（選配）控制
LAMAR matrix軟件控制
RS232控制協議：
控制端口： RS-232
波特率： 9600（可改變）
數據位： 8
停止位： 1
校驗位： 無
控制結構： 2＝TxD，3＝RxD，5＝GND(地)
產品規格：
電源： 交流85V-265V，50Hz/60Hz
功率： 30W
外形尺寸： 482（寬）×178（高4U）×
重量： 8.5 (kg)
平均故障間隔時間： 30000小時
標配附件： LAMAR matrix控制軟件光盤
產品使用說明書
電源線、控制線
